Nicht nur auf den Durchsatz achten: Wie wählt man ein Wasseraufbereitungs-Elektrodialysesystem aus?

1. Beginnen Sie nicht mit der Frage „Wie groß ist das System?“, sondern mit der Frage „Was muss aus dem Wasser entfernt werden?“

Bei der Auswahl eines Elektrodialysesystems besteht einer der häufigsten Fehler darin, dem Anbieter lediglich den benötigten Durchsatz mitzuteilen und ein Angebot anzufordern. Die eigentliche Grundlage für ein praktikables Verfahren ist jedoch nicht allein die Menge an verarbeiteten Kubikmetern pro Stunde, sondern auch die im Speisewasser enthaltenen Ionen, die zu entfernenden Bestandteile, die erforderliche Produktwasser-Spezifikation und die Aufbereitung des Konzentrats.

Konventionell Elektrodialyse ED Es nutzt ein Gleichstromfeld, um geladene Ionen durch alternierende Kationen- und Anionenaustauschmembranen zu treiben. Salze werden in den Verdünnungskanälen reduziert und in den Konzentrationskanälen konzentriert. Dadurch eignet es sich besonders, wenn das Hauptziel die Ionenentfernung, die selektive Entsalzung oder die Salzkonzentration ist. Elektrodialyse-WasseraufbereitungEine Entscheidung, die ausschließlich auf dem TDS-Wert basiert, kann die Risiken von Ablagerungen, Membranverschmutzung und Energieverbrauch unterschätzen.

Zu Beginn eines Projekts ist eine vollständige Wasseranalyse durchzuführen, die Leitfähigkeit bzw. TDS, Hauptkationen und -anionen, Härte, Alkalinität, Siliziumdioxid, Eisen und Mangan, CSB, Schwebstoffe, pH-Wert und Temperatur umfasst. Außerdem sind die Zielleitfähigkeit, die Ausbeute, der Konzentrationsfaktor und die erforderliche kontinuierliche Betriebszeit festzulegen.

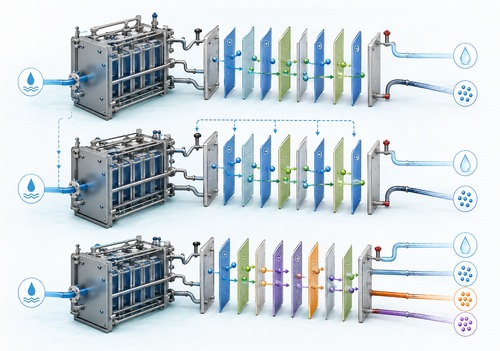

2. ED, EDR, EDI und BMED sind keine „Upgrade-Stufen“ – sie lösen unterschiedliche Probleme.

Bei relativ stabilem Speisewasser, ausreichender Vorbehandlung und primärer Entsalzung oder Konzentration bietet die konventionelle Elektrodialyse (ED) eine klare Prozessstruktur, flexible Betriebsweise und einfache Stufensteuerung. Bei hoher Wasserhärte, stark schwankender Speisewasserzusammensetzung oder wenn langfristige Beständigkeit gegen Ablagerungen eine wichtige Rolle spielt, Elektrodialyse-Umkehrung (EDR) sollte sorgfältig geprüft werden.

Die Umkehrung der Elektrodialyse ändert periodisch die Elektrodenpolarität und vertauscht gleichzeitig die Funktionen der Verdünnungs- und Konzentratströme. Dadurch kann die Wahrscheinlichkeit verringert werden, dass bestimmte Ablagerungen über längere Zeit auf den Membranoberflächen verbleiben. Eine geeignete Vorbehandlung wie Filtration, Enthärtung, Eisen- und Manganentfernung oder Maßnahmen zur Kontrolle organischer Stoffe ist jedoch weiterhin erforderlich.

EDI-Wasseraufbereitung Das Verfahren dient primär der Aufbereitung von hochreinem Wasser. Es behandelt üblicherweise Wasser, das bereits vorgelagert weitgehend entsalzt wurde, und kombiniert ein elektrisches Feld mit Ionenaustauschermaterialien zur kontinuierlichen Deionisierung. Es sollte nicht als universeller Ersatz für die Aufbereitung von hochsalzhaltigem Speisewasser betrachtet werden.

Bipolare Membran-Elektrodialyse Das Verfahren verfolgt einen Ansatz zur Ressourcenrückgewinnung. Durch die Erzeugung von H⁺ und OH⁻ an der Grenzfläche der bipolaren Membran unter dem Einfluss eines elektrischen Feldes können ausgewählte Salzsysteme in die entsprechenden Säuren und Basen umgewandelt werden. Es ist daher relevant für die Rückgewinnung von Abfallsalzen, Säuren und Laugen sowie die Herstellung organischer Säuren.

3. Die Systemkonfiguration hängt vom „Wasserqualitätsfenster + Zielfenster + Betriebsfenster“ ab.

Zwei Projekte mit gleicher Kapazität von 10 m³/h können aufgrund unterschiedlicher Speisewasserzusammensetzungen völlig unterschiedliche Membranflächen, Stromdichten, Strömungskanaldesigns, Rezirkulationsanordnungen und Vorbehandlungsverfahren erfordern. Ein robustes Auswahlverfahren unterteilt die Designparameter in drei Bereiche:

Wasserqualitätsfenster: Salzgehalt, Ionenverhältnisse, zweiwertige Ionen, ablagerungsbildende Bestandteile, Kolloide und organische Substanz.

Zielfenster: Entsalzungsrate, Endleitfähigkeit, Ausbeute, Konzentratkonzentration und etwaige Anforderungen an die selektive Rückhaltung eines bestimmten Ions.

Betriebsfenster: Schwankungen der Speisewassertemperatur, Betriebsstunden pro Tag, akzeptable Reinigungsstillstandszeiten, Stromversorgung vor Ort und Automatisierungsanforderungen.

Bei Elektrodialyse-Wasseraufbereitungsanlagen ist ein größerer Membranstapel nicht automatisch besser und eine höhere Stromstärke nicht automatisch wirtschaftlicher. Der Betrieb nahe der Grenzstromstärke kann Konzentrationspolarisation, Wasserspaltung und lokale Ablagerungen verstärken. Eine professionelle Auslegung berücksichtigt Wasserchemie, Membranpaaranzahl, effektive Membranfläche, Strömungsgeschwindigkeit, Stromstärke und Stufenkonfiguration, anstatt einfach ein Standardmodell anzuwenden.

4. Vergleichen Sie mehr als nur den Gerätepreis: Vergleichen Sie die Wasserkosten pro Einheit und die Wartungsfreundlichkeit.

Die langfristigen Kosten eines Elektrodialysesystems umfassen typischerweise Strom, Membranwechsel, Vorbehandlungschemikalien, Reinigung, Wartung von Pumpe und Ventilen sowie die Entsorgung des Konzentrats. Bei gleichem Wasserqualitätsziel sind jedoch der spezifische Energieverbrauch pro Produktwassereinheit, die stabile Rückgewinnung, der Druckabfall im Membranstapel, das Reinigungsintervall, der Automatisierungsgrad und die Verfügbarkeit von Ersatzteilen aussagekräftigere Vergleichskriterien.

Wenn ein Lieferant lediglich einen Preis für die Hauptanlage angibt, ohne Speisewassergrenzen, Auslegungsleitfähigkeit, Eignung des Membranmaterials, Betriebsstrom, Vorbehandlungsanforderungen und ein Konzentratmanagementverfahren zu definieren, kann das Projekt später in eine Situation geraten, in der die Anlage zwar läuft, aber die erforderliche Leistung nicht kontinuierlich aufrechterhalten kann.

Bei Anlagen zur kontinuierlichen Produktion sollten auch die Online-Überwachung von Leitfähigkeit, Durchfluss, Druck, Spannung, Stromstärke und Temperatur sowie Verriegelungen, automatische Umkehrung, Spülung und Alarmlogik geprüft werden. Bei einem Projekt zur Umkehrung der Elektrodialyse gilt nicht einfach „je höher, desto besser“ für die Umkehrfrequenz; sie sollte vielmehr an die Ablagerungsneigung des Speisewassers, die Fouling-Eigenschaften und die hydraulische Auslegung des Systems angepasst werden.

5. Woran erkennt man, ob ein Lieferant tatsächlich über die notwendige Kompetenz im Bereich der Elektrodialyse verfügt?

Ein qualifizierter Lieferant sollte anhand der Wasseranalyse erläutern können, warum eine bestimmte Membran ausgewählt wurde, warum eine spezifische Stufenkonfiguration und ein bestimmtes Rezirkulationsverfahren angewendet werden und warum Elektrodialyse-Umkehr, EDI-Wasseraufbereitung oder bipolare Membran-Elektrodialyse geeignet sind oder nicht. Ein Datenblatt allein genügt nicht.

Die Marke Rubri der Hefei Sinopower Technologies Co., Ltd. bietet auf hfsinopower.com Elektrodialyse, EDR, bipolare Membran-Elektrodialyse und verwandte Ionenaustauschmembran-Lösungen an. Für ein konkretes Projekt empfiehlt es sich, zunächst die Ionenzusammensetzung des Rohwassers, die Kapazität, das Ziel des Produktwassers, die Ausbeute, die Betriebsstunden und den Bestimmungsort des Konzentrats anzugeben. Anschließend können die Konfiguration des Membranstapels, die Vorbehandlung, die Steuerung und die Wartung besprochen werden.

Bei hochsalzhaltigem Abwasser, Rohstoffrückgewinnung oder stark schwankender Wasserqualität sollten Labor- oder Pilotversuche in die technische Entscheidungsfindung einbezogen werden. Eine gute Auswahl bedeutet nicht, eine Maschine zu finden, die einmalig Wasser produziert, sondern ein System, das langfristig ein Gleichgewicht zwischen Wasserqualität, Energieverbrauch, Wartung und Lebenszykluskosten gewährleistet.

Häufig gestellte Fragen: Die vier häufigsten Fragen von Kunden bei der Auswahl eines Elektrodialysesystems

1. Mein Abwasser hat einen sehr hohen Salzgehalt. Ist Elektrodialyse unbedingt geeignet?

Nicht unbedingt. Der Salzgehalt ist nur ein Kriterium. Die Hauptionenzusammensetzung, die Wasserhärte, der Siliziumdioxidgehalt, die Schwebstoffe, die organischen Stoffe, der Ölgehalt und die Zielkonzentration spielen ebenfalls eine Rolle. Wenn die größte Herausforderung in der Entfernung von Ionen besteht und eine Vorbehandlung Ablagerungen und Verschmutzungen verhindern kann, ist die Elektrodialyse oft eine lohnende Option. Bei einem Überwiegen nichtionischer Verunreinigungen kann eine Kombination mit Filtration, Oxidation, Umkehrosmose oder anderen Verfahren erforderlich sein.

2. Kann EDR jedes Skalierungsproblem lösen?

Nein. EDR kann die weitere Ansammlung bestimmter Ablagerungen durch Polaritätsumkehr verringern und so die Stabilität unter komplexeren Wasserbedingungen verbessern. Hohe Wasserhärte, hoher Siliziumdioxid-, Eisen- und Mangangehalt oder große Mengen an Schwebstoffen erfordern weiterhin eine gezielte Vorbehandlung. Die Annahme, EDR benötige keine Vorbehandlung, führt in der Regel zu häufigeren Reinigungen und einem erhöhten Risiko von Membranverstopfungen.

3. Wie soll ich mich zwischen EDI-Wasseraufbereitung und konventioneller Elektrodialyse entscheiden?

Bei der Massenentsalzung, der selektiven Ionenentfernung oder der Konzentration von Salzwasser werden in der Regel zunächst ED- oder EDR-Verfahren geprüft. Ist die Entsalzung bereits weitgehend abgeschlossen und erfordert der letzte Schritt die kontinuierliche Produktion von hochreinem Wasser, ist die EDI-Wasseraufbereitung im Allgemeinen besser geeignet. Die Anforderungen an das Speisewasser und die jeweiligen Auslegungsziele unterscheiden sich; keines der beiden Verfahren ist in jeder Anwendung „fortschrittlicher“.

4. Wann ist ein Pilotversuch für die bipolare Membran-Elektrodialyse sinnvoll?

Eine Pilotanlage ist besonders wertvoll, wenn es um die Umwandlung von Abfallsalzen in Säuren und Basen, die Rückgewinnung von Säuren oder Laugen, die Gewinnung von Ionen aus Solen oder neuen Materialsystemen oder um komplexe Verunreinigungen geht, die die Membranselektivität und Stromausbeute beeinträchtigen können. Mithilfe von Pilotanlagen lassen sich Produktkonzentration, Verunreinigungsmigration, Stromausbeute, Energieverbrauchstrends, Membranverschmutzung und Reinigungsrückgewinnung vor der industriellen Umsetzung überprüfen.
