Wie funktioniert ein Membran-Chlor-Alkali-Elektrolyseur? Die grundlegende Logik von „Membranen, Elektrizität und Sole“ im Chlor-Alkali-Produktionsprozess verstehen

Einführung: Der Schlüssel zur modernen Chloralkali-Produktion liegt nicht einfach in der „Elektrifizierung von Sole“. Vielmehr ermöglicht die kontrollierte Kombination aus ionenselektiven Membranen, Elektrodenreaktionen und hochreiner Sole die zuverlässige Herstellung von Chlor, Wasserstoff und Natronlauge in einem einzigen Elektrolysesystem. Das Verständnis der Funktionsweise eines Elektrolyseurs hilft Käufern, die Eignung eines vorgeschlagenen Systems zu beurteilen, und Betriebsteams, steigenden Energieverbrauch, abnehmende Natronlauge-Reinheit oder verkürzte Membranlebensdauer schneller zu erkennen.

1. Ein Membranelektrolyseur ist im Wesentlichen ein durch Membranen getrennter elektrochemischer Reaktor.

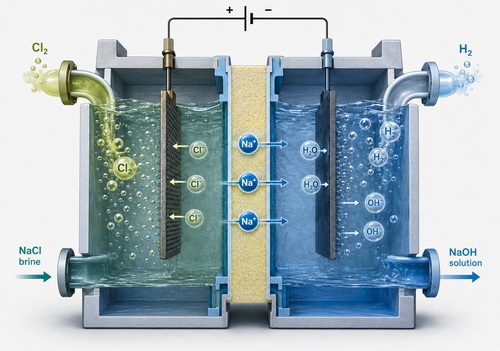

Gereinigte, gesättigte Salzlösung gelangt in den Anodenraum. Unter Gleichstrom geben Chloridionen an der Anode Elektronen ab und bilden Chlorgas. Gleichzeitig passieren Natriumionen aus der Salzlösung eine selektive Kationenaustauschmembran und gelangen in den Kathodenraum. Normalerweise wird dem Kathodenraum deionisiertes Wasser zugeführt; nach der Aufnahme von Elektronen an der Kathode bildet es Wasserstoff- und Hydroxidionen. Die Natriumionen verbinden sich dann mit den Hydroxidionen zu Natriumhydroxidlösung. Kurz gesagt, wird an der Anode Chlor, an der Kathode hingegen Wasserstoff und Natronlauge erzeugt. Chlor-Alkali-Ionenaustauschermembran Die mittlere Säule ist dafür verantwortlich, dass „nur die entsprechenden Ionen durchgelassen werden“. Dieser selektive Transport verhindert, dass Chlor in modernen Membranzellenprozessen direkt mit Natronlauge in Kontakt kommt, wodurch Nebenreaktionen reduziert und die Produktreinheit verbessert werden.

2. Warum bestimmt die Membran die Effizienz des Elektrolyseurs und die Produktqualität?

Eine Hochleistungs-Chlor-Alkali-Ionenaustauschermembran ist für den kationenselektiven Transport ausgelegt: Sie ermöglicht die Migration von Na⁺-Ionen von der Anoden- zur Kathodenseite und unterdrückt gleichzeitig die unerwünschte Rückmigration von Cl⁻-, OH⁻- und Wassermolekülen. Mit abnehmender Membranselektivität können die Stromausbeute sinken, der Salzgehalt in der Natronlauge steigen und der Energieverbrauch pro Produkteinheit zunehmen. In realen Anlagen wird der Membranzustand zudem durch Verunreinigungen wie Ca²⁺, Mg²⁺ und Fe in der Sole beeinflusst. Diese Verunreinigungen können zu Ablagerungen, lokaler Verschmutzung oder einem höheren elektrischen Widerstand führen. Die Solereinigung ist daher kein Nebenschritt, sondern die Grundlage für einen stabilen Betrieb der Membranzelle. Härte, Schwebstoffe und Spurenmetalle müssen kontrolliert werden, damit die in den Elektrolyseur einströmende Sole über die Zeit stabil bleibt und die Lebensdauer von Membranen und Elektroden verlängert wird.

3. Die eigentliche operative Herausforderung besteht in der Koordination von Stromstärke, Temperatur, Konzentration und Differenzdruck.

Ein Elektrolyseur wird nicht automatisch produktiver oder wirtschaftlicher, nur weil der Strom erhöht wird. Ist die Stromdichte zu hoch, während Durchflussrate, Temperatur oder Membranzustand nicht mithalten können, kann die Zellspannung ansteigen und es kann zu lokaler Überhitzung kommen. Flüssigkeitsstände und Druck zwischen Anoden- und Kathodenkammer müssen ebenfalls kontrolliert werden; andernfalls können Membranpermeation und Produktverunreinigungen zunehmen. Ätznatron, das die Kathodenkammer verlässt, muss in der Regel weiter aufkonzentriert werden, um die Anforderungen der nachfolgenden Prozesse zu erfüllen. Für Kunden, die beschaffen Produkte des Chlor-Alkali-ProduktionsprozessesDie Bewertung eines Systems sollte über die Nennkapazität hinausgehen. Sie sollte auch den spezifischen Energieverbrauch, die Solevorbehandlungskapazität, die Membranflächenkonfiguration, die Zirkulationsmethode, die Instrumentenverriegelungen und Langzeit-Dauerbetriebsdaten berücksichtigen.

4. Die Zuverlässigkeit des Elektrolyseurs hängt von den verwendeten Materialien und einem funktionierenden Wartungssystem ab.

Die Anode arbeitet über lange Zeiträume in einer chlorreichen Umgebung, während die Kathodenseite stark alkalischen, wasserstoffbildenden Bedingungen ausgesetzt ist. Daher müssen Werkstoffe, Beschichtungen, Dichtungen und Befestigungselemente der Ausrüstung hinsichtlich Korrosionsbeständigkeit und Langzeitstabilität ausgewählt werden. Steigt die Zellspannung ungewöhnlich an, erhöht sich die Spannungsschwankung zwischen den Zellen, steigt der Chloridgehalt im Produkt, verändert sich der Differenzdruck oder verschlechtert sich die Gas-Flüssigkeits-Trennung, sollte das Team umgehend die Ursache ermitteln: Membranverschmutzung, verminderte Elektrodenaktivität, Probleme mit der Solequalität oder Verstopfungen in Dichtungen und Strömungskanälen. Wartung von Chlor-Alkali-Anlagen sollte nicht bei „dem Austausch von Teilen“ aufhören. Es sollte Daten zu Einzelzellenspannung, Durchfluss, Temperatur, Differenzdruck und Produktanalysen für eine systematische Diagnose kombinieren, damit sich entwickelnde Fehler vor der Abschaltung erkannt werden können.

5. Aus ingenieurtechnischer Sicht ist ein Membranelektrolyseur ein stark gekoppeltes System.

Rubri, eine Marke der Hefei Sinopower Technologies Co., Ltd., legt Wert auf die vollständige Abstimmung von Solevorbehandlung, Elektrolyseuren, Ionenaustauschmembranen und Elektrodenkonfigurationen sowie nachgelagerter Gasaufbereitung, Natronlaugebehandlung und Wartungsunterstützung in Chloralkali-Anlagen. Unternehmen, die Chloralkali-Anlagen bauen, erweitern oder modernisieren, finden weitere Informationen zu den Rubri-Lösungen unter hfsinopower.com. Insbesondere bei älteren Systemen mit hohem Energieverbrauch, häufigem Membranwechsel, inkompatiblen Ersatzteilen oder übermäßig langen Wartungszyklen ist es in der Regel wirtschaftlicher, zunächst die Prozessdaten und den Zustand der Anlage zu analysieren, bevor über eine Betriebsoptimierung, den Austausch von Membranen und Elektroden oder eine strukturelle Modernisierung entschieden wird, anstatt das gesamte System zu ersetzen.

FAQ | Häufig gestellte Fragen zu Beschaffung und Betrieb von Membran-Chloralkali-Elektrolyseuren

1. Warum steigt die Zellspannung allmählich an, nachdem ein Elektrolyseur eine gewisse Zeit in Betrieb war?

Häufige Ursachen sind Membranverschmutzung oder -alterung, nachlassende Aktivität der Elektrodenbeschichtung, instabile Sole-Verunreinigungskontrolle, Ablagerungen im Strömungskanal und Betriebstemperaturen außerhalb des Auslegungsbereichs. Vergleichen Sie zunächst die Änderungen der Einzelzellenspannung und des Differenzdrucks und kombinieren Sie anschließend Soleanalyse, Salzgehalt in Natronlauge und Membranaussehen, um die Ursache zu ermitteln. Dadurch wird vermieden, dass eine Membran ausgetauscht wird, während vorgelagerte Wasserqualitätsprobleme übersehen werden.

2. Wie oft sollte eine Chlor-Alkali-Ionenaustauschermembran ausgetauscht werden?

Es gibt kein festes Intervall, das für jede Anlage geeignet ist. Die Membranlebensdauer hängt direkt von der Sole-Reinheit, der Stromdichte, der Temperatur, der Differenzdruckregelung, der Start-Stopp-Frequenz und der Installationsqualität ab. Es ist ratsam, die Membranlebensdauer anhand von Trends in Stromausbeute, Zellspannung, Natronlauge-Qualität und Membranleckage zu definieren, anstatt Membranen allein nach Betriebsdauer auszutauschen.

3. Was wird bei der Wartung von Chlor-Alkali-Anlagen am häufigsten übersehen?

Der am häufigsten übersehene Schritt ist die Datenprüfung. Werden bei der Instandhaltung lediglich Dichtungen, Membranen oder Elektroden ausgetauscht, ohne Zellspannung, Durchfluss, Temperatur, Differenzdruck und Produktindikatoren vor dem Ausfall zu analysieren, tritt das Problem mit hoher Wahrscheinlichkeit erneut auf. Die Instandhaltung sollte außerdem die Soleaufbereitung, die Zirkulationssysteme, die Instrumentenkalibrierung und die Verriegelungslogik überprüfen.

4. Was sollte neben der Kapazität bei der Beschaffung einer neuen Chloralkali-Anlage noch bestätigt werden?

Zu den wichtigsten Kriterien gehören die Solevorbehandlungsfähigkeit, die Marken und Austauschbarkeit von Membranen und Elektroden, die Zellstruktur, die Auslegungsstromdichte, der erwartete spezifische Energieverbrauch, der Betriebstemperaturbereich, die automatische Steuerungslogik, die Lieferzeiten für Ersatzteile und die Kundendienstfähigkeit. Bei Projekten im Ausland sollten zudem die lokalen Stromversorgungsbedingungen, Materialnormen sowie Transport- und Installationsunterstützung im Vorfeld geklärt werden, um das Risiko bei Inbetriebnahme und Anpassung zu minimieren.
