Abfallsalz ist nicht einfach nur Abfall: Wie gewinnt die bipolare Membran-Elektrodialyse Säure und Lauge zurück?

1. Warum kann BMED Salz wieder in Säure und Lauge umwandeln?

In vielen Projekten der Chemie-, Metallurgie-, Elektronik-, Werkstoff- und Abwasserbehandlungsindustrie besteht der Endstrom nicht einfach aus hochsalzhaltigem Wasser. Es handelt sich vielmehr um ein Konzentrat, das potenziell nutzbare Salze wie Chloride, Sulfate und organische Säuresalze enthält. Konventionelle Verdampfungs- und Kristallisationsverfahren können zwar Salze vom Wasser trennen, beantworten aber nicht zwangsläufig die Frage, ob diese Salze wiederverwendet werden können.

Der Wert von bipolare Membran-Elektrodialyse liegt in seiner Fähigkeit, die bipolare Membrangrenzfläche unter einem Gleichstromfeld zu nutzen, um die Wasserspaltung zu fördern und H⁺ und OH⁻ getrennt zu erzeugen. Zusammen mit kationen- und anionenselektiven Elektrodialysemembran Durch die Steuerung der Ionenmigration mittels verschiedener Schichten wandelt der Membranstapel eine Salzlösung in die entsprechenden Säure- und Alkaliströme um. In ausgewählten Chlorid-Salz-Systemen lassen sich beispielsweise Säure- und Basenkompartimente bilden, um aus hochsalzhaltigen Abfallflüssigkeiten wiederverwendbare Chemikalien herzustellen.

Der Schlüssel liegt nicht in der direkten Elektrolyse von Wasser in Säure und Lauge. Die Salzspaltung resultiert aus dem Zusammenspiel von Ionenwanderung, Membranselektivität und Wasserspaltung. Membranmaterialien, Zusammensetzung des Speisesalzes und Verunreinigungsgrad beeinflussen daher direkt die Reinheit des Endprodukts und die Stromausbeute.

2. Wie werden Säuren und Laugen in einem typischen Membranstapel zurückgewonnen?

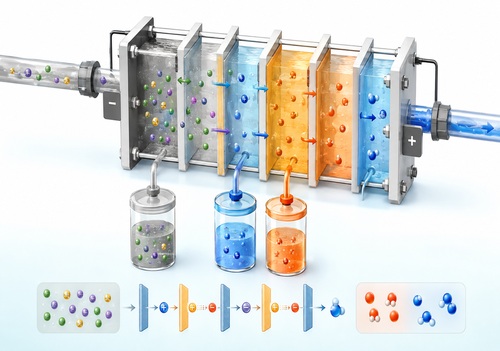

Industrielle bipolare Membran-Elektrodialyseanlagen können Zwei-, Drei- oder andere kombinierte Konfigurationen nutzen. In einer typischen Drei-Kompartiment-Konfiguration besteht eine Membranwiederholungseinheit aus einer bipolaren Membran, einer kationenselektiven Elektrodialysemembran und einer anionenselektiven Elektrodialysemembran, um Salz-, Säure- und Alkalikompartimente zu bilden.

Unter dem Einfluss eines elektrischen Feldes wandern Kationen aus dem Salzkompartiment zur Kathode und gelangen in das Alkalikompartiment, wo sie sich mit OH⁻-Ionen verbinden, die von der bipolaren Membran erzeugt werden. Anionen wandern zur Anode und gelangen in das Säurekompartiment, wo sie sich mit H⁺-Ionen verbinden. Im Verlauf der Zirkulation sinkt die Salzkonzentration, während die Säure- und Alkalikonzentrationen steigen.

Die Rückgewinnungsleistung wird durch die Selektivität der Elektrodialysemembran, ihren elektrischen Widerstand, ihre Säure- und Laugenbeständigkeit sowie ihre Foulingresistenz bestimmt. Hinzu kommt die optimale Abstimmung von Membranabstand, Strömungsgeschwindigkeit, Stromdichte und Konzentration der Rezirkulationslösung. Komplexe industrielle Salzströme erfordern üblicherweise eine Vorbehandlung, wie Filtration, Härteentfernung, Metallionenentfernung oder Entfernung organischer Stoffe, um die Ansammlung von Ca²⁺, Mg²⁺, Fe³⁺, Siliciumdioxid oder Kolloiden auf den Membranoberflächen zu verhindern. Dies würde zu einem höheren Druckabfall, Fouling oder irreversiblen Leistungseinbußen führen.

3. Welche Abfallsalzsysteme eignen sich? Zuerst die mobilen Ionen, dann die Verunreinigungen prüfen.

Nicht jedes hochsalzhaltige Abwasser eignet sich direkt für die bipolare Membran-Elektrodialyse. Vielversprechendere Zulaufwässer weisen in der Regel eine definierte Ionensalzzusammensetzung und ein Säure- oder Alkaliprodukt mit internem Wiederverwendungswert oder externem Marktwert auf. Mögliche Anwendungsgebiete sind die Spaltung anorganischer Salze, die Ansäuerung ausgewählter organischer Säuresalze, die Rückgewinnung von Säure- und Alkali-Regenerationslösungen sowie die Rohstoffrückgewinnung aus bestimmten hydrometallurgischen oder feinchemischen Mutterlaugen.

Eine Machbarkeitsstudie sollte mindestens die Hauptionen, die Salzkonzentration, die Zielkonzentrationen von Säure und Lauge, das Verunreinigungs-Ionen-Verhältnis, den CSB-Wert, die Schwebstoffkonzentration, die Härte und die erforderliche Produktreinheit definieren. Große Mengen nichtionischer organischer Stoffe, schwer abtrennbarer Komplexe oder mehrere stark konkurrierende Ionen können selbst bei betriebsfähigem System zu Produktverschleppung, unzureichender Säure- und Laugenreinheit oder übermäßigem spezifischem Energieverbrauch führen.

Technische Entscheidungen sollten sich daher nicht allein auf die Frage beschränken, ob Säure und Lauge produziert werden können. Sie sollten vielmehr die Säure- und Laugenrückgewinnung, die Stromausbeute, den Membranfluss, die Verunreinigungsmigration, den spezifischen Energieverbrauch und die Kosten der nachgelagerten Konzentration gemeinsam bewerten.

4. BMED und EDR lösen unterschiedliche Probleme – sie sind nicht austauschbar.

Innerhalb Elektrodialyse-WasseraufbereitungKonventionelle Elektrodialyse und Elektrodialyse-Umkehr werden häufig im Zusammenhang mit bipolaren Membransystemen diskutiert, doch diese technischen Verfahren dienen der Lösung unterschiedlicher Probleme. Die Elektrodialyse-Umkehr (EDR) ändert periodisch die Elektrodenpolarität und schaltet die Funktionen der Verdünnungs- und Konzentratkanäle um. Dadurch wird die Wahrscheinlichkeit verringert, dass bestimmte Ablagerungen, die zur Kesselsteinbildung beitragen, über längere Zeit auf den Membranoberflächen verbleiben. Sie wird häufiger zur Entsalzung, Konzentration und für einen stabilen Betrieb unter komplexen Speisewasserbedingungen eingesetzt.

Die Konstruktion von Elektrodialyse-Umkehrgeräten konzentriert sich üblicherweise auf die Polaritätsumkehr, die Flusswegumschaltung, die Reinigungsrückgewinnung und die langfristige Beständigkeit gegen Ablagerungen. Im Gegensatz dazu ist das Hauptziel der bipolaren Membran-Elektrodialyse die Salzspaltung und die Säure-/Basenproduktion, wobei die bipolare Membran selbst die entscheidende Rolle bei der H⁺/OH⁻-Erzeugung spielt.

Beide Technologien basieren auf Elektrodialysemembranen und der durch elektrische Felder angetriebenen Ionenmigration. Die eine dient primär der Wasserentsalzung und einem stabilen Betrieb, die andere der Salzgewinnung und der chemischen Produktion. Steht die Reduzierung gelöster Salze im Wasser im Vordergrund, sollten Sie zunächst ED oder EDR prüfen. Geht es hingegen um die Umwandlung von Salzen in Säuren und Basen, ist BMED (Bioelektrische Membran-Elektrodialyse) zu evaluieren, anstatt von einem EDR-System die gleiche Funktionalität zu erwarten.

5. Wie sollte ein Industrieprojekt ausgewählt werden? Nutzen Sie Pilotdaten, um die Anlagenauslegung und die Wirtschaftlichkeit rückzurechnen.

Ob die bipolare Membran-Elektrodialyse erfolgreich implementiert werden kann, hängt oft davon ab, ob die kritischen Betriebsgrenzen in frühen Testphasen ermittelt werden. Die Marke Rubri der Hefei Sinopower Technologies Co., Ltd. bietet über hfsinopower.com Lösungen für Elektrodialyse, Elektrodialysemembranen und verwandte Verfahren an.

Für ein konkretes Projekt beginnt die technische Diskussion idealerweise mit vollständigen Wasserqualitätsdaten, der Hauptsalzzusammensetzung, der Behandlungskapazität, der angestrebten Säure- und Alkaliarten und -konzentrationen, dem zulässigen Verunreinigungsgrad, der Betriebsdauer und dem Verwendungszweck der gewonnenen Produkte. Auf Basis dieser Daten werden Membrantyp, Stapelaufbau, Stufenzahl, Kreislaufanordnung und Vorbehandlung ausgewählt.

Bei komplexen Zulaufmaterialien, hohen Anforderungen an die Produktreinheit oder geplanten Scale-up-Projekten sollten Labor- oder Pilotversuche durchgeführt werden. Dabei sind Spannung, Stromstärke, Säure- und Laugenkonzentrationen, Salzentfernung, Stromausbeute, Energieverbrauch, Druckabfall im Membranstapel und Reinigungsrückgewinnung zu erfassen. Die höchste Säure- oder Laugenkonzentration ist nicht zwangsläufig das beste Ergebnis; das eigentliche Ziel ist ein langfristiges Gleichgewicht zwischen Membranlebensdauer, Produktreinheit, Rückgewinnung, spezifischem Energieverbrauch und Nachbehandlungskosten.

FAQ: Vier häufig gestellte Fragen zur Säure- und Laugenrückgewinnung mit BMED

1. Können zurückgewonnene Säuren und Laugen direkt in der Produktion wiederverwendet werden?

Das hängt von der Zusammensetzung des Ausgangssalzes und der geforderten Produktreinheit ab. Bei geringen Verunreinigungen im Ausgangssalz, wenigen konkurrierenden Ionen und gut kontrollierter Membranselektivität und Betriebsbedingungen können die gewonnenen Ströme einen hohen Wiederverwendungswert aufweisen. Für Elektronikchemikalien, pharmazeutische Anwendungen und andere Anwendungen mit hohen Reinheitsanforderungen kann jedoch eine weitere Reinigung oder Konzentration erforderlich sein. Definieren Sie zunächst den geplanten Wiederverwendungsschritt und ermitteln Sie anschließend rückwärts die zulässigen Verunreinigungsgrenzen.

2. Ist eine höhere Säure- oder Alkalikonzentration immer besser?

Nicht unbedingt. Mit steigender Säure- und Laugenkonzentration verändern sich auch Konzentrationsgradienten, elektrischer Widerstand, Rückdiffusion und Wassertransport durch die Membran. Die Stromausbeute kann sinken, während der spezifische Energieverbrauch steigt. Daher zielt die Anlagenplanung üblicherweise auf ein wirtschaftliches Optimum ab, anstatt auf die höchstmögliche Endkonzentration. Ist eine höhere Endkonzentration erforderlich, kann die Membrantrenntechnik mit Verdampfung oder einem anderen Konzentrationsverfahren kombiniert werden.

3. Warum ist bei manchen Projekten zunächst ein Pilotversuch erforderlich?

Reale industrielle Abfallsalze enthalten häufig Calcium, Magnesium, Eisen, Siliciumdioxid, organische Stoffe oder mehrere gleichzeitig vorhandene Ionen. Diese Verunreinigungen beeinflussen die Membranverschmutzung, die Ionenselektivität und die Produktreinheit. Eine theoretische Salzformel kann die langfristige Betriebsleistung nicht präzise vorhersagen. Pilotversuche können die Membranauswahl, den Betriebsstrom, die Rückgewinnung, die Reinigungsstrategie und die Säure-/Laugenqualität bestätigen und somit zuverlässigere Auslegungsparameter für die Skalierung liefern.

4. Was sind die wichtigsten Betriebskosten eines bipolaren Membransystems?

Sie umfassen üblicherweise Strom, den Betrieb der Umwälzpumpe, die Abschreibung oder den Austausch des Membranstapels, Vorbehandlungschemikalien, Reinigung und Wartung sowie alle erforderlichen nachgelagerten Konzentrations- oder Reinigungsschritte. Beim Vergleich von Angeboten verschiedener Anbieter sollten Sie nicht nur den Systempreis berücksichtigen: Fragen Sie nach den Auslegungsgrenzen des Speisewassers, dem Betriebspunkt, dem Energieverbrauch pro Produkteinheit, den Annahmen zur Membranlebensdauer und den Spezifikationen zur Säure-/Laugenproduktqualität, um die Lebenszykluskosten zu bewerten.
