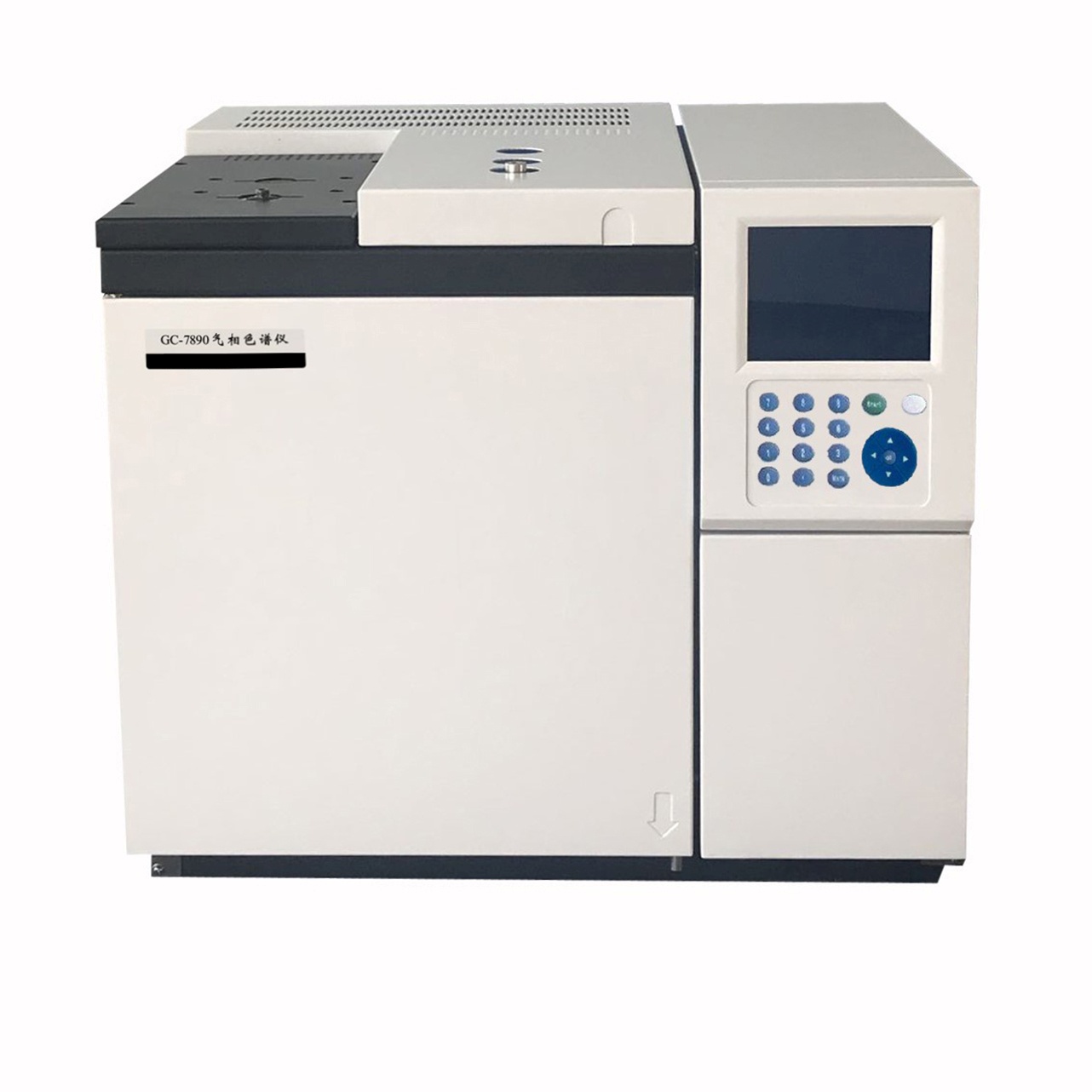

Die Mittel zur Steuerung der Trägergasflussrate in einem Gaschromatographen

In der Gaschromatographie dient das Trägergas als mobile Phase und transportiert die Probenkomponenten mit einer stabilen und reproduzierbaren Flussrate durch die chromatographische Säule. Die Genauigkeit und Stabilität der Trägergasflussrate sind entscheidend für die Funktion des Geräts und bestimmen direkt die Reproduzierbarkeit der Retentionszeiten, die Trenneffizienz und die Nachweisempfindlichkeit. Schwankungen der Flussrate können zu inkonsistenten Peakzeiten der Komponenten führen und somit die Zuverlässigkeit der qualitativen und quantitativen Analyse beeinträchtigen. Falsche Flussrateneinstellungen können die Trennleistung mindern oder die Analysendauer unnötig verlängern.

Folglich ist die präzise Steuerung des Trägergasflusses eine unverzichtbare Grundlage der Gaschromatographie. Diese Steuerung beruht nicht auf einer einzelnen Komponente, sondern auf einem integrierten System aus Hochdruckgasquelle, Druckreglern, Durchflussreglern und dem Eigenwiderstand der Chromatographiesäule. Der zugrundeliegende physikalische Mechanismus liegt im dynamischen Gleichgewicht zwischen Gasdruckdifferenz und Strömungswiderstand entlang des gesamten Strömungswegs. Ausgangspunkt der Trägergasflusssteuerung ist die Hochdruckgasquelle, die von Gasflaschen oder Generatoren bereitgestellt wird und deren Anfangsdruck typischerweise die Betriebsanforderungen des chromatographischen Systems deutlich übersteigt. Im ersten Schritt wird der Druck der Hochdruckquelle mithilfe eines primären Druckreglers, beispielsweise eines Druckminderungsventils, auf ein stabiles und geeignetes Zwischenniveau gesenkt. Diese vorläufige Druckstabilisierung ist entscheidend, da sie eine zuverlässige Basis für die nachfolgende präzise Steuerung schafft und die durch die natürliche Erschöpfung der Gasquelle verursachten allmählichen Flussratenänderungen wirksam abfedert. Die alleinige Verwendung eines Druckminderungsventils reicht jedoch nicht aus, um Widerstandsänderungen, wie sie beispielsweise durch Viskositätsänderungen des Gases in der Säule während der Temperaturprogrammierung entstehen, vollständig zu kompensieren. Auch eine präzise Durchflusseinstellung und dynamische Anpassung sind damit nicht möglich. Moderne Gaschromatographen nutzen daher üblicherweise eine elektronisch-pneumatische Steuerung zur Regelung von Trägergasdruck und -durchfluss. Kernstück dieser Steuerung ist ein intelligenter Regelkreis. Am Beispiel gängiger Kapillarsäulen lässt sich die Durchflussregelung veranschaulichen: Sie basiert im Wesentlichen auf einem Druckregelungsmodus. Nachdem der Benutzer den Säuleneingangsdruck oder die mittlere lineare Geschwindigkeit eingestellt hat, nimmt der elektronische Druckregler seinen Betrieb auf. Sein integrierter Präzisionsdrucksensor überwacht den Säuleneingangsdruck in Echtzeit und vergleicht ihn mit dem Sollwert. Bei Abweichungen steuert der Regler umgehend ein Hochgeschwindigkeits-Magnetventil oder ein Piezoventil an, um den Eingangsdruck feinabzustimmen und ihn schnell auf den Zielwert zu stabilisieren.

Da unter festgelegten chromatographischen Säulenbedingungen ein deterministischer Zusammenhang zwischen Flussrate und Säuleneingangsdruck besteht, wird durch die Stabilisierung des Eingangsdrucks indirekt eine stabile Flussrate erreicht. Diese aktive, dynamische Regelungsfunktion ermöglicht es dem Gerät, den durch Temperaturanstiege während der Programmierung bedingten erhöhten Säulenwiderstand – sei es durch Aufrechterhaltung einer konstanten Flussrate oder durch Ausführung spezifischer Flussratenänderungsprogramme – mittels Druckprogrammierung zu kompensieren. Für Anwendungen, die hohe Präzision erfordern, wie beispielsweise die Aufrechterhaltung identischer Flussraten über verschiedene chromatographische Säulen hinweg, wird häufig ein direkterer „Flussregelungsmodus“ eingesetzt. In diesem Modus stellt der elektronische Durchflussregler die volumetrische Flussrate direkt ein und überwacht den tatsächlichen Durchfluss in Echtzeit über einen in den Durchflusspfad integrierten Präzisionsdurchflusssensor. Mithilfe eines Regelkreises passt das System die Ventilöffnung dynamisch an, um die tatsächliche Flussrate exakt auf den Sollwert zu fixieren, unabhängig von Widerstandsschwankungen im nachgelagerten System. Dadurch wird eine außergewöhnliche Reproduzierbarkeit der Flussrate gewährleistet.

Zusammenfassend lässt sich sagen, dass die stabile Steuerung des Trägergasflusses in der Gaschromatographie eine systematische Ingenieurleistung darstellt, die von der vorbereitenden Druckstabilisierung bis zur intelligenten Präzisionsregelung reicht. Sie beginnt mit der anfänglichen Druckregulierung der Hochdruckgasquelle durch das Druckminderungsventil und gipfelt in der dynamischen Regelung des elektronischen pneumatischen Steuerungssystems auf Basis von Echtzeit-Sensorik und schneller Rückmeldung. Dieses System nutzt geschickt pneumatische Prinzipien, wobei der Druck als primäres Steuerungsmittel dient, kombiniert mit Automatisierungstechnik, um sich flexibel an komplexe Arbeitsbedingungen anzupassen. Es ist dieses hochentwickelte, hinter dem Bedienfeld verborgene Steuerungssystem, das die Grundlage für jede reproduzierbare chromatographische Trennung und jeden Satz zuverlässiger Analysedaten bildet und die Gaschromatographie als leistungsstarke und vertrauenswürdige Analysetechnik in der analytischen Chemie etabliert.
