Die Rolle der Elektrodialyse im Trend zur abwasserfreien Produktion (Zero Liquid Discharge, ZLD): Von der „Konzentration“ zur „Ressourcenrückgewinnung“

Angesichts zunehmend knapper werdender globaler Wasserressourcen und immer strengerer Umweltauflagen ist die abwasserfreie Produktion (Zero Liquid Discharge, ZLD) zum obersten Ziel der industriellen Abwasserbehandlung geworden. Das bedeutet, dass das gesamte aus dem System abgeleitete Wasser zurückgewonnen und wiederverwendet werden muss, ohne dass flüssige Abfälle in die Umwelt gelangen. Auf diesem Weg, jeden Tropfen optimal zu nutzen, entwickelt sich die Elektrodialyse (ED) mit ihren einzigartigen Vorteilen von einem „Konzentrator“ zu einem „Ressourcenkonverter“ und spielt dabei eine immer wichtigere Rolle.

I. Ein effizienter „Konzentrator“ – Reduzierung des Aufwands für Verdampfung und Kristallisation

Herkömmliche ZLD-Verfahren nutzen typischerweise Technologien wie Mehrfacheffektverdampfung und Kristallisation zur finalen Wasser-Salz-Trennung. Diese Methoden sind jedoch extrem energieintensiv, da die Erhitzung von Wasser zu Dampf große Mengen an thermischer Energie verbraucht. Die Elektrodialyse dient daher primär als effiziente, membranbasierte Vorkonzentrationsanlage, die bei Umgebungsbedingungen arbeitet.

1. Kernvorteil

Die Elektrodialyse ermöglicht eine weitere Konzentration von hochsalzhaltigem Abwasser, wodurch die Salzkonzentration deutlich erhöht und gleichzeitig das Wasservolumen erheblich reduziert wird. Dies senkt direkt die Wassermenge, die in das nachgeschaltete Verdampfungs- und Kristallisationssystem gelangt, und reduziert somit den thermischen Energieverbrauch und die Betriebskosten des gesamten ZLD-Systems drastisch.

2. Fallstudie

In einem Pilotprojekt im Industriepark Zhangjiagang konnte gezeigt werden, dass die Elektrodialyse das Abwasservolumen in der thermischen Verdampfungsstufe effektiv reduziert. Eine Studie zu Rauchgasentschwefelungsabwasser aus Kohlekraftwerken bestätigte zudem, dass mit einem gekoppelten ED-RO-Verfahren eine Gesamtabwasserrückgewinnungsrate von 70 % erreicht werden kann. Das durch Elektrodialyse gewonnene Konzentrat wird anschließend durch Verdampfung und Kristallisation weiterverarbeitet, um eine abfallfreie Wasseraufbereitung (ZLD) zu realisieren. Gleichzeitig wird ein relativ niedriger Energieverbrauch pro Tonne Wasser erzielt.

II. Ein magischer „Konverter“ – der Abfallsalz in Säure und Base umwandelt.

Wenn Konzentration die grundlegende Fähigkeit der Elektrodialyse ist, dann ist das Auftreten von bipolare Membran-Elektrodialyse BMED hat ihr den „Midas-Touch“ verliehen – die magische Fähigkeit, Abfall in Wertvolles zu verwandeln. Dies stellt die bemerkenswerteste Weiterentwicklung der Elektrodialysetechnologie im Zeitalter der abfallfreien Ernährung dar.

1. Funktionsprinzip

Kernstück der BMED ist eine spezielle „bipolare Membran“. Unter dem Einfluss eines elektrischen Feldes kann diese Membran Wassermoleküle direkt in Wasserstoffionen (H⁺) und Hydroxidionen (OH⁻) spalten. Diese Ionen verbinden sich dann mit den migrierenden Salzionen und wandeln die Abfallsalzlösung direkt in hochreine Säure (z. B. Salzsäure, HCl) und Base (z. B. Natriumhydroxid, NaOH) um – ganz ohne zusätzliche Chemikalien.

2. Strategischer Wert

Diese Rollenveränderung ist von grundlegender Bedeutung. Sie wandelt die Null-Lösch-Technologie (ZLD) von einer Belastung durch Umweltauflagen in einen Ressourcenrückgewinnungsprozess um. Die entstehenden Säuren und Basen können vor Ort im Werk wiederverwendet werden (z. B. zur Regeneration von Ionenaustauscherharzen oder zur pH-Wert-Einstellung) oder extern als Produkte verkauft werden, was die Wirtschaftlichkeit des Prozesses erheblich verbessert. In einer Studie konnte ein ZLD-System mit integrierter Biomasse-Elektrolyse (BMED) Chemikalien wie Schwefelsäure und Calciumhydroxid zurückgewinnen und in den Produktionsprozess zurückführen, wodurch die Kreislaufwirtschaft deutlich gestärkt wurde.

III. Eine zentrale „Plattform“ – Aufbau eines geschlossenen Ökosystems

Heute spielt die Elektrodialyse keine isolierte Rolle mehr; vielmehr dient sie als zentrale Plattform, die eng mit Umkehrosmose (RO), chemischer Fällung, Ionenaustausch und anderen Technologien integriert ist, um gemeinsam ein chemisch autarkes, geschlossenes Behandlungssystem zu schaffen.

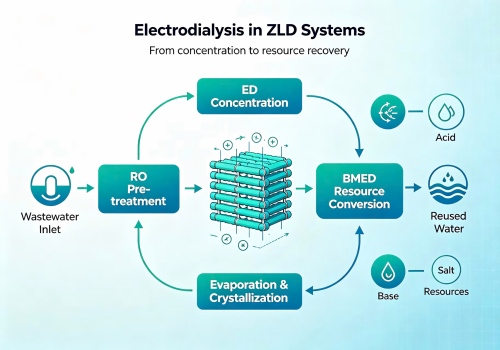

Synergistischer Effekt: In einem typischen integrierten System führt die vorgelagerte RO-Anlage eine Vorentsalzung durch, die ED-Anlage (oder BMED) führt eine Tiefenkonzentration und Ressourcenumwandlung durch, während die vor Ort durch die BMED erzeugte Säure und Base zur Chemikaliendosierung oder Membranreinigung in anderen Anlagen verwendet werden kann, wodurch ein positiver Kreislauf entsteht.

Natürlich hat die Elektrodialysetechnologie, trotz des ehrgeizigen Ziels der vollständigen Vermeidung von Flüssigkeitsabfällen, auch ihre Nachteile.

1. Membranverschmutzung und Lebensdauer

Insbesondere bei der Behandlung von Abwasser mit hoher Härte und hohem Gehalt an organischen Stoffen bilden sich leicht dichte Ablagerungen auf den Membranoberflächen. Obwohl die Polaritätsumkehrfunktion der elektrochemischen Entkopplung (EDR) die Ablagerungsbildung verringern kann, ist ihre Wirksamkeit gegen organische Ablagerungen und Biofouling begrenzt.

2. Unzureichende Ionenselektivität

Die konventionelle Elektrodialyse weist eine geringe Trennselektivität für Ionen unterschiedlicher Wertigkeit auf. Insbesondere bei der getrennten Gewinnung einwertiger (z. B. NaCl) und zweiwertiger Salze (z. B. Na₂SO₄) besteht hinsichtlich der Leistung bestehender selektiver Elektrodialysemembranen (SED) noch Verbesserungspotenzial.

3. Komplexität der Systemintegration

Jedes ZLD-Projekt unterscheidet sich hinsichtlich Wasserqualität, -volumen und Wiederverwendungszielen. Die Prozessparameter der Elektrodialyse – wie Spannung, Durchflussrate und Membranstapelkonfiguration – erfordern eine individuelle Auslegung. Das Fehlen standardisierter Lösungen führt dazu, dass jedes Projekt im Wesentlichen eine Sonderanfertigung darstellt, was die Planungskosten und Implementierungsrisiken erhöht.

Es ist jedoch absehbar, dass sich die Elektrodialyse mit kontinuierlichen Fortschritten bei Membranmaterialien, Prozessdesign und intelligenter Steuerung von einem Hilfskonzentrationsinstrument zum Kernmotor für die ressourcenorientierte Nullenergie-Dichteproduktion entwickeln und damit zu einer unverzichtbaren Schlüsseltechnologie für die grüne Transformation zukünftiger Industrien werden wird.

Häufig gestellte Fragen:

1. Welche Rolle entwickelt sich bei der Elektrodialyse (ED) in der ZLD?

ED wandelt sich von einem einfachen Abwasserkonzentrator zu einer zentralen Plattform für die Ressourcenrückgewinnung in Projekten zur abwasserfreien Produktion.

2. Wie optimiert die konventionelle ED traditionelle ZLD-Prozesse?

Die Elektrodialyse konzentriert hochsalzhaltiges Abwasser bei Umgebungstemperatur, wodurch das für die Verdampfung und Kristallisation benötigte Zulaufvolumen reduziert wird und somit der Energieverbrauch und die Betriebskosten gesenkt werden.

3. Wie bildet ED ein geschlossenes Behandlungssystem?

Die Elektrodialyse (ED) arbeitet mit Umkehrosmose, Fällung und Ionenaustausch. Die durch die BMED erzeugten Säuren und Basen können vor Ort wiederverwendet werden, wodurch ein autarker, geschlossener Behandlungskreislauf entsteht.
